Od MorphOS verze 2.6 je k dispozici uživatelům zcela nová platforma - Power Mac G4. Power Mac G4, narozdíl od předchozích nově podporovaných platforem (EFIKA 5200B, Mac Mini G4, eMac G4), dává uživatelům MorphOS velké možnosti díky své rozšiřitelnosti a navíc existuje několik sérií Power Mac G4 - tzn. značně zvýšený počet hardware, na kterém může MorphOS běžet.

Power Mac G4 MDD / FW800

Zakoupil jsem bazarový kousek nejnovějšího modelu Power Mac G4 MDD 2003 s procesorem PowerPC 7455 taktovaným na 1250 MHz (a později Power Mac G4 FW800 se dvěma procesory PowerPC 7455 taktovanými na 1250 MHz).  Díky možnosti běhu operačního systému MorphOS 2.7 považuji stroje za plnohodnotné "nástupce" Pegasos II G4 1000 MHz.

Power Mac G4 MDD / FW800

Operační paměť v Power Mac G4 MDD / FW800

Jedná se o poslední sérii s identifikátorem PowerMac3,6 (MDD, FW800 a MDD 2003), která má narozdíl od starších modelů PowerMac3,1 až 3,5 (AGP, Gigabit, Digital Audio, QuickSilver, QuickSilver 2002) mimojiné také podporu DDR 333 MHz pamětí místo starých SDR 100/133 MHz. Například Pegasos II G4 má také podporu DDR 266 MHz pamětí, avšak při otestování pamětí v MorphOS pomocí utility memtest dostaneme propastné rozdíly v rychlostech na Power Mac G4 MDD / FW800 a Pegasos II G4:

Pegasos II G4, rychlost zápisu do RAM: 427 MB/s
Power Mac G4 MDD / FW800, rychlost zápisu do RAM: 723 MB/s ... o 70% rychlejší zápis do RAM

Pegasos II G4, rychlost verifikace RAM: 203 MB/s
Power Mac G4 MDD / FW800, rychlost verifikace RAM: 376 MB/s ... o 85% rychlejší verifikace RAM

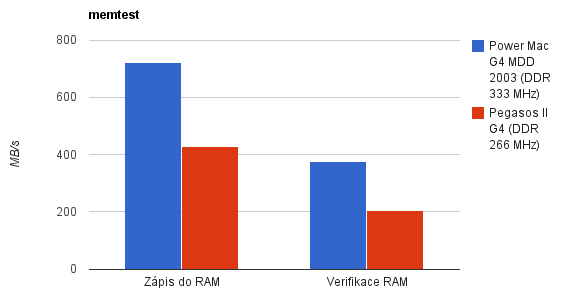

memtest

Podobně rychlé DDR 333 MHz paměti jsou i v Mac Mini G4 a eMac G4 počítačích.

Avšak možnosti rozšíření operační paměti v Power Mac G4 MDD / FW800 jsou bezkonkurenční. Vezmeme-li to od extrému, tak v tomto ohledu je MorphOSem podporovaná EFIKA 5200B absolutní propadák. EFIKA má integrováno 128 MB DDR RAM a víc do ní prostě nenacpete, nemá žádný DDR slot. To mnohem lépe je na tom Mac Mini G4, podobný drobeček jako EFIKA 5200B, avšak s mnohem silnějším PowerPC G4 procesorem a jedním slotem na DDR 333 MHz paměť. Pokud v Mac Mini G4 tedy chcete mít 1 GB DDR RAM, je nutné použít jeden 1GB paměťový DDR modul - to je také oficiální maximum RAM. Pegasos I má dva SDR 133 MHz sloty, Pegasos II G4 má dva DDR 266 MHz sloty a eMac G4 má dva DDR 333 MHz sloty - zde již není problém nakonfigurovat přes 1 GB RAM. Některé modely Power Maců mají tři sloty SDR 100/133 MHz, jiné čtyři a nakonec největší možnosti konfigurace poskytují právě stroje Power Mac G4 MDD / FW800 se čtyřmi paměťovými sloty DDR 333 MHz - oficiální maximum je 2 GB RAM. MorphOS 2.7 využije zatím maximálně 1,5 GB RAM.

Procesory v Power Mac G4 MDD / FW800

Nemá velkého smyslu porovnávat rychlost PowerPC G4 procesorů v Power Mac G4 MDD / FW800 vůči jiným G4 strojům (Pegasos II G4, Mac Mini G4, eMac G4). Sice se výkon G4 procesorů na stejné frekvenci může trochu lišit díky rychlejší sběrnici nebo různým modelům G4 (např. velikost cache), ale jinak jsou výsledky předvídatelné podle frekvence. Tzn. že v testech CPU podává Power Mac G4 1.25 GHz zhruba o 25% až 35% vyšší výkon než Pegasos II G4 1 GHz. Power Mac G4 1.25 GHz DP má sice dva procesory G4 1.25 GHz, ale druhý procesor neumí zatím MorphOS 2.7 nijak využít - ten se využije zatím pouze pod jiným operačním systémem (Mac OS X 10.5.8). Ve chvíli, kdy půjde využít i druhý G4 procesor v Power Mac G4 DP, bude mít MorphOS k dispozici rázem o 100% CPU výkonu než předtím.

Základní konfigurace Power Mac G4 platformy končí na dvouprocesorových konfiguracích 1.25 GHz a vzácnějších 1.42 GHz, ale narozdíl od Mac Mini či eMacu tu je možnost vyměnit CPU kartu za jinou s jedním nebo dvěma G4 procesory na vyšší frekvenci a také jsou Power Mac G4 stroje známé velkými možnostmi přetaktování. Pro Power Mac G4 vznikla řada neoficiálních upgradů s novějšími G4 procesory 7447A/4778 na frekvencích 1600 MHz až 1800 MHz (např. Sonnet Encore/MDX G4 Duet XG4D-1800 pro Power Mac G4 MDD).

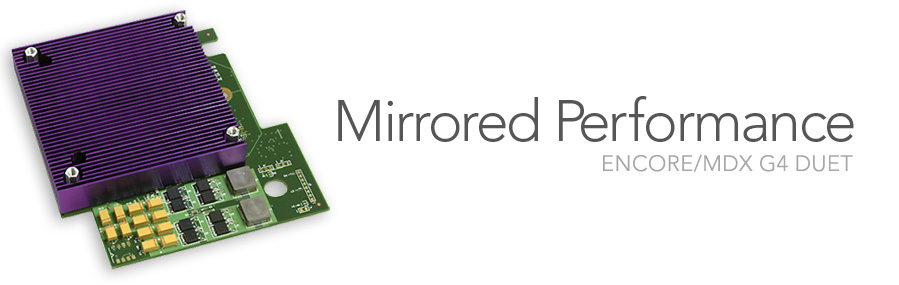

CPU karta Sonnet Encode/MDX G4 Duet pro Power Mac G4 MDD

Na MorphZone jsou potvrzené MorphOS konfigurace na Power Mac G4 stroji přetaktovaném na frekvenci 2130 MHz. Konfigurovatelnost díky CPU G4 kartám je tedy vysoká - narozdíl od všech předchozích platforem pro MorphOS. Nejnadějnější byl v tomto případě Pegasos II, který se prodával s CPU G3 600 MHz a CPU G4 1000 MHz. Bohužel se ale Pegasos platforma podobných CPU upgradů na vyšších frekvencích a s více procesory nedočkala.

Harddisky a DVD mechaniky v Power Mac G4 MDD / FW800

Další silnou stránkou Power Mac G4 MDD / FW800 je opět bezkonkurenční možnost v rozšíření pomocí harddisků a DVD mechanik. Počet zařízení, která lze k počítači připojit je velmi důležitý. Opět si můžeme uvést katastrofální případ MorphOS počítače EFIKA 5200B, kam šel připojit pouze jeden 2,5" harddisk přímo na základní desku. DVD mechaniku bylo možné připojit pouze přes USB 1.1 rozhraní. Miniaturní Mac Mini G4 naštěstí připojí i svou interní DVD mechaniku - to bych považoval za přijatelné minimum. 2,5" disky nedosahují takových kapacit a navíc jsou drahé, pro skladování více GB se tedy nevyhnete extérnímu USB / firewire disku. Je to daň za miniaturizaci, do takového drobečka se tedy vejde maximálně jeden DDR slot, jeden 2,5" disk a jedna DVD mechanika. Podobný kompromis, co se týče přidáním dalších zařízení, musíte podstoupit také v případě eMac G4 - zde je situace komplikována tím, že je počítač integrován do CRT monitoru. V dnešní době LCD monitorů to tedy není vůbec praktické. Pegasos a Power Mac G4 zachraňují situaci díky možnosti zapojení mnohem více zařízení. V připadě Pegasose se jedná o 4x ATA100 zařízení a u Power Mac G4 MDD / FW800 dokonce o 6x ATA zařízení - přímo v počítači je místo na čtyři 3,5" harddisky (2x ATA100, 2x ATA66) a dvě 5,25" DVD mechaniky (2x EIDE).

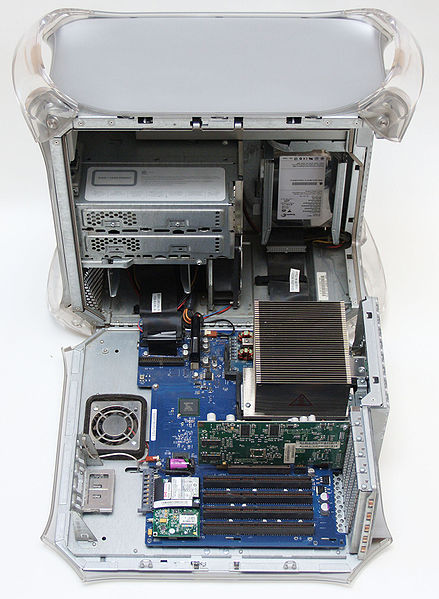

Prostorný case pro Power Mac G4 lze krásně otevřít z boku,
není potřeba nic šroubovat, jen se při zavření zase zacvakne.

Další možnosti rozšíření Power Mac G4 MDD / FW800

Zatím jsme se podívali na možnosti rozšíření pamětí, procesorů, disků a DVD mechanik. Nyní se podíváme, co dalšího nám základní deska Power Mac G4 MDD / FW800 nabízí. Prostoru je v počítači hodně a tak uvnitř je dokonce šest až osm dalších rozšiřujích slotů - jeden AGP 4x slot (66 MHz),  čtyři PCI sloty (33 MHz 64-bit), slot pro AirPort (WiFi) a v případě FW800 i AirPort Extreme a bluetooth konektor.  Máme tu tedy hlavně rychlejší AGP i PCI sloty oproti Pegasosu + jeden PCI. Na zadní straně počítače se nachází dva USB 1.1 porty, dva firewire 400 porty, v případě FW800 modelu navíc jeden firewire 800 port, 10/100/1000 ethernet port, 56k modem, zvukové konektory a anténa pro WiFi.

Rozumným rozšířením je tedy PCI karta s několika USB 2.0 konektory, pokud chceme připojovat vysokorychlostní USB 2.0 zařízení. Případně lze ale připojit extérní zařízení také přes rychlé firewire.

Základním vybavením mých MDD a FW800 modelů byla grafická karta ATI Radeon 9000 Pro s 64 MB VRAM (DVI a ADC konektor). Grafické karty musí mít Mac-kompatibilní firmware. Firmware lze případně na grafické kartě přeflashovat na Mac-kompatibilní - pro případné upgrady za modely grafických karet z PC.

Power Mac G4 lze rozšířit i o PCI zvukovou kartu SoundBlaster Live! 5.1, která je pomocí zvukových ovladačů AHI plně podporována a poskytuje lepší zvuk - pro hudební fajnšmekry nebo konfigurace, kde je s interním zvukem problém (např. starší modely Power Mac G4).

MorphOS 2.7 a Power Mac G4 MDD / FW800

Power Mac G4 stroje jsou podporovány od MorphOS verze 2.6. Aktuální verze MorphOS 2.7 ještě více Power Mac G4 podporu vylepšila. Ve strojích Power Mac G4 MDD / FW800 jsou podporovány všechny paměťové sloty, všechny AGP a PCI sloty, všechny ATA kanály, všechny USB porty, firewire porty (ovladače Helios), ethernet i zvuk. Základní grafická karta ATI Radeon 9000 Pro s 64 MB VRAM je podporována včetně 3D akcelerace.

Omezení: v případě dvouprocesorové konfigurace je druhý procesor detekován, avšak MorphOS 2.7 ho ještě neumí využít. To se ještě může zlepšit v dalších verzích MorphOS.

MorphOS 2.7 na Power Mac G4 1250 MHz DP (FW800):

MorphOS 2.7 vypadá úplně stejně jako na kterékoliv jiné podporované platformě. Můžeme se ale, kromě rychlostí pamětí a CPU, mrknout na výkon ve 3D hrách pod MorphOS v porovnání s Pegasos 2 G4 1000 MHz a Mac Mini G4 1500 MHz.

Otestování rychlosti MorphOS 2.7 ve 3D - Power Mac G4 MDD 1250 vs Pegasos 2 G4 1000 vs Mac Mini G4 1500

Quake II, max. kvalita + zvětšení rozlišení na 1280x1024

168 FPS    Power Mac MDD 2003 G4 1250 MHz, ATI Radeon 9000 Pro 64MB
152 FPS    Pegasos 2 G4 1000 MHz, ATI Radeon 9200 128MB
118 FPS    Mac Mini G4 1500 MHz, int. ATI Radeon 9200 64 MB

Quake II, max. kvalita + zvětšení rozlišení na 1024x768

237 FPS    Power Mac MDD 2003 G4 1250 MHz, ATI Radeon 9000 Pro 64MB
206 FPS    Pegasos 2 G4 1000 MHz, ATI Radeon 9200 128MB
156 FPS    Mac Mini G4 1500 MHz, int. ATI Radeon 9200 64 MB

Quake II, max. kvalita = rozlišení 1024x768

305 FPS    Power Mac MDD 2003 G4 1250 MHz, ATI Radeon 9000 Pro 64MB
229 FPS    Pegasos 2 G4 1000 MHz, ATI Radeon 9200 128MB
213 FPS    Mac Mini G4 1500 MHz, int. ATI Radeon 9200 64 MB

Překvapivě Power Mac G4 MDD 2003 G4 1250 MHz konfigurace zvládá o 42 - 52% víc snímků za sekundu v Quake II než Mac Mini G4 1500 MHz.

Quake III Arena

Ve hře Quake III Arena je Power Mac G4 také nejrychlejší ze všech strojů, které jsem pro MorphOS měl k dispozici. Na nejvyšší kvalitu a při zvětšení rozlišení na 1280x1024 je Power Mac G4 1250 MHz o 33% rychlejší (47 FPS) než Mac Mini G4 1500 MHz (36 FPS). V nižších rozlišeních nebo horší kvalitě se rozdíly mezi stroji téměř stírají (50 - 60 FPS). Rozdíl může být 20%, ale to znamená rozdíl jen několika málo snímků.

Každopádně 3D grafické ovladače se mají v následujích verzích MorphOS zásadním způsobem vylepšit - zrychlit a můžeme se tedy těšít na velké zvyšení počtu snímů za sekundu na všech konfiguracích.

Závěr k Power Mac G4 MDD / FW800

Plusy:

+ rychlé CPU G4 s možností upgrade pomocí CPU karet
+ možnost připojit až 6x ATA zařízení
+ čtyři paměťové sloty na rychlé DDR 333 MHz
+ AGP 4x slot (66 MHz) a čtyři PCI sloty (33 MHz 64-bit)
+ 1x firewire 800 (u FW800 modelu) a 2x firewire 400 porty

Mínusy:

- USB 1.1 na základní desce (pro USB myš a klávesnici dostatečné + lze rozšířit o USB 2.0 přes PCI)
- hluk stroje (originál, bez tuningových úprav)
